Sequence diagram menggambarkan interaksi antar objek di dalam dan di sekitar sistem (termasuk pengguna, display, dan sebagainya) berupa message yang digambarkan terhadap waktu. Sequence diagram terdiri atar dimensi vertikal (waktu) dan dimensi horizontal (objek-objek yang terkait).
Sequence diagram biasa digunakan untuk menggambarkan skenario atau rangkaian langkah-langkah yang dilakukan sebagai respons dari sebuah event untuk menghasilkan output tertentu. Diawali dari apa yang men-trigger aktivitas tersebut, proses dan perubahan apa saja yang terjadi secara internal dan output apa yang dihasilkan

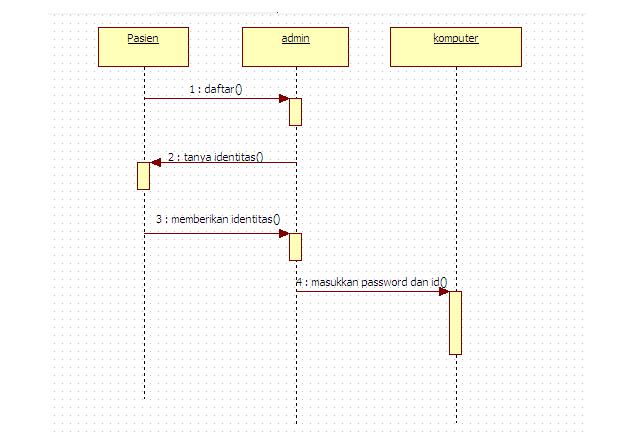

Dari gambar diatas dapat disimpulkan bahwa diagram sequence tersebut merupakan proses pendataan pasien yang ada dalam suatu tempat. Tetapi si pasien ini harus mendaftarkan diri kepada admin yang menjaga tempat itu, setelah itu admin pun meminta untuk identitas diri yang kemudian admin memberikan password dan id untuk memproses suatu data pasiennya.
